压裂&混砂设备作业模拟培训系统

  • 压裂&混砂设备作业模拟培训系统
产品简介
1、适用于陆地和海洋压裂&混砂作业者设备操作学习和各种工艺作业的培训、演练等。
2、严格按照作业现场的设备为原型、结合现场总线通信、分布式控制及虚拟现实等技术研制的仿真教学实训平台。
3、系统涵盖教学、学习、训练和考试整个培训过程。

系统组成
1、系统集成了混砂车仿真控制系统、压裂车仿真控制系统、数采系统、混配仿真系统、化添仿真系统、输砂仿真系统、主控操作系统、内核计算数学模型、教师工作站、学生工作站、图像工作站、音效系统组成。
2、配备教师工作站模式和学员工作站模式,教师工作站通过提供模拟考试试题,用于学员培训考核工作,并通过远程设置工作参数和发布突发意外情况让学员进行处理。
产品特点

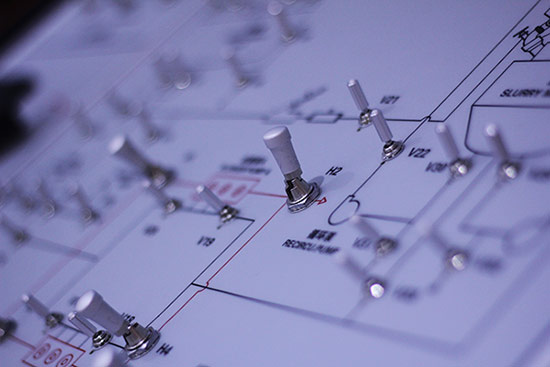

1、真三维画面、交互式动作,动画实时准确反映实体设备的控制台布局。
2、配备逼真的环境声响与实时语音提示。
3、数字式和仪表式二种数显方式,进行实时监测数据显示。
4、教师站培训内容系统、全面,联机及单机操控等项目配置灵活,全智能化评分,考核公平公正。
5、用户界面友好,且易用易学,软件性能可靠,操作稳定性强,不会误操作引起程序故障。
6、内置常见作业故障、报警和提示等功能设计,可帮助学员快速学习压裂&混砂设备操控和作业工艺 。
7、具有自主知识产权的数学模型,按照作业工艺和实际运行状态进行模拟计算,符合真实工艺要求。
8、采用工业级PLC控制,系统运行稳定,可靠性高。

联机作业系统功能
  压裂&混砂作业模拟培训系统,严格按照作业现场的设备布局、结能够模拟压裂&混砂设备操作和作业工况,以及显示设备整体和一些主要部件(压裂车、混砂车、混配车、化添车、混砂罐、输砂车、砂罐车、水罐等)。
例如:
  直井常规压裂作业过程模拟
  直井分层压裂作业过程模拟
  直井投封堵球压裂作业过程模拟
  水平井喷砂射孔环空加砂压裂作业过程模拟
  水平井分段压裂作业过程模拟
  水平井环空加砂多簇分段压裂作业过程模拟
  设备安装、拆卸作业过程模拟
  ……
(预留更多个性化作业工艺模拟开发接口)

单机操控模拟功能
主机操作和数据监测:
发动机启机、停止;水温、油压等参数监测
柱塞泵工作状态,瞬时、累积排量,超压保护
设备各项操作仿真、相应结果模拟显示
混砂设备操作控制
压裂设备操作控制
各种井下工具的模型
油管入井、出井过程
采油树操作模拟
作业参数曲线的模拟
故障模拟:
发动机常见故障模拟
电气仪表故障
液压系统故障
柱塞泵故障
高低压管汇系统故障
井口故障
……

系统内置故障分析功能,依据杰瑞多年现场作业经验,对操作故障、设备运行故障进行实时分析并给出解决方案


技术参数
工作电压:220 V 50 Hz交流电
额定功率:1500 W
工作温度:-20 ℃~50 ℃
显示分辨率:单屏/多屏拼接   1920*1080, 5400*1920, 3840*1080
系统平均无故障工作时间:≥ 10000 小时
外形尺寸: 2100*1130*1325 mm
