LGT450连续油管作业半挂车

  • LGT450连续油管作业半挂车
产品特点
设备亮点
1、整机尺寸满足俄罗斯、中东、非洲、欧洲和南美要求;
2、设备能适应-40~+55 ℃的作业环境温度;
3、滚筒容量大(2”-6300 m),满足绝大多数连续油管作业;
4、控制室经过专业设计,宽敞、舒适,同时为操作手和客户提供安全的操作环境。安装有大功率空调,进行制冷和加热,保证该设备满足设计的操作温度范围;
5、注入头框架符合DNV认证,适应极寒极热、潮湿、海洋、沙层环境下使用。注入头夹持块采用特殊工艺处理,耐磨,可更换夹持块适用1-3.5寸油管使用;
6、自主研发并获得专利的全系列井控装置。产品获得API Q1&6A认证,材料防腐标准符合NACE MR-0175;可采用由壬连接形式提高作业效率;液压系统测试验证在发动机停机情况下,防喷盒的夹紧压力在8小时内下降不超过200 psi;
7、设计合理,维修方便。

具体细节:

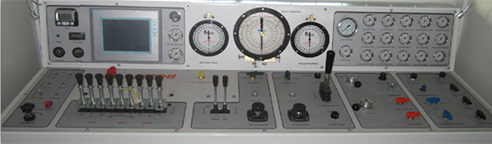

1、控制室操控仪表和操控阀扭通过颜色一一对应,让操作更加方便、轻松;

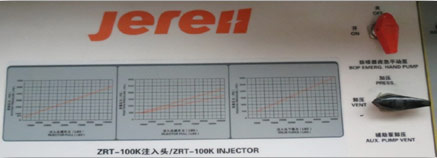

2、易于观察的注入头性能曲线图;


3、注入头指重报警系统,实时监控注入头指重数据,对于异波动数据报警;
4、方便使用的接头插座、注入头性能曲线图、照滚筒高亮LED灯等;
5、连续油管使用的重要部件均采用国际、国内顶尖品牌,质量可靠:
技术参数
整车技术参数
整机尺寸16000×2600×4400 mm
整机质量41000 Kg
取力方式台上取力
滚筒型号LGGT150-78-78
注入头型号ZRT-100 K
防喷器4.06”  10000 Psi
防喷盒4.06”  10000 Psi
电压12 V

连续油管滚筒
型号LGGT 150-78-78
滚筒外缘外径150〞(3810 mm)
滚筒芯轴直径78〞(1981 mm)
滚筒内缘宽度78〞(1981 mm)
滚筒容量2〞油管-6300 m

连续油管注入头
型号ZRT-100 K
注入头连续提升力45000 kg (80000 lb)
注入头连续下推力22500 kg (40000 lb)
连续油管最大速度52 m/min(170 ft/min)
最小平稳运行速度0.06 m/min(2.3 in/min)
